Электрический погружной насос Atlas Copco WEDA 90

Электрический погружной насос Atlas Copco WEDA 90

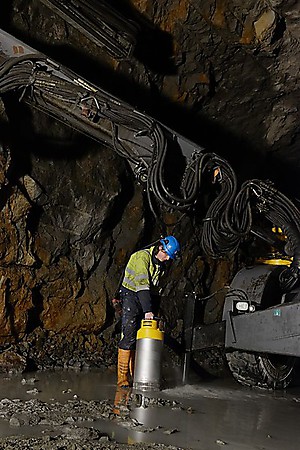

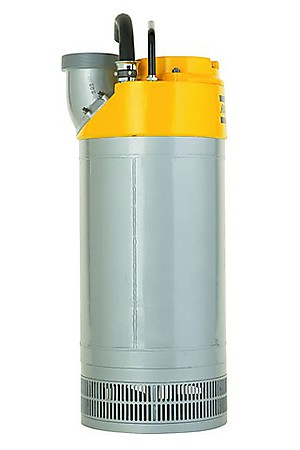

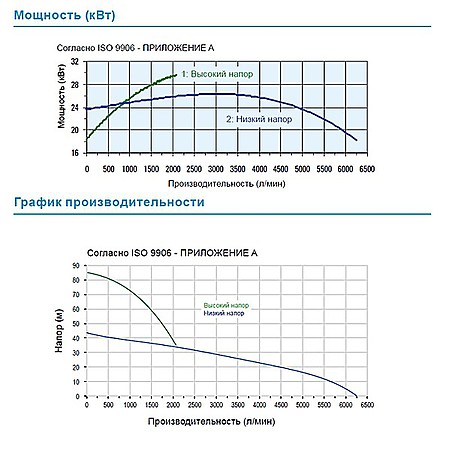

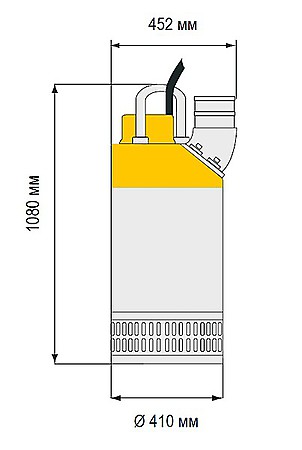

Графики мощности и производительности погружного насоса WEDA 90 Габариты насоса WEDA 90 Погружной насос WEDA 90 для перекачивания больших объёмов жидкостей Максимальная глубина погружения насоса в воду 20 м

Производитель: Atlas Copco (Щвеция)

Погружной дренажный насос Atlas Copco WEDA 90 с трехфазным асинхронным электродвигателем с короткозамкнутым ротором и встроенным контактором мощностью 26.5 кВт для перекачивания большого объема загрязненных жидкостей. Поставляются два варианта данного насоса: с низким напором (44 метра в высоту), но высокой производительностью (6250 литров перекаченной жидкости в минуту) и высоким напором (85 метров в высоту), но средней производительностью (2500 литров перекаченной воды в минуту). Чаще всего данный насос используется для работ по осушению, строительству и обслуживанию дамб, плотин, шлюзов, ГЭС, водосбросов и т.л. По отдельному запросу доступны такие опции как поплавковый выключатель, цинковые аноды, встроенный пускатель Y/D, эпоксидное покрытие и прочие.

Технические характеристики

Модель (напор) WEDA 90L (низкий) WEDA 90H (высокий)
Производительность, л/мин 6250 2500
Напор, м 44 85
Номинальная мощность, кВт 26.5 26.5
Максимальная мощность, кВт 29.3 29.3
Номинальный ток (230 В), A 82 82
Номинальный ток (400 В), A 46 46
Номинальный ток (500 В), A 38 38
Выходной патрубок 6” (4”) 4” (6”)
Частота вращения вала, об/мин 2900 2900
Максимальный размер твердых частиц, мм 7х43 7х43
Масса, кг 180 180

Техническое исполнение насоса WEDA 90

Варианты изготовления WEDA 90L Низкий напор/высокая производительность
WEDA 90H Высокий напор
Электродвигатель Трехфазный асинхронный электродвигатель с короткозамкнутым ротором и встроенным контактором
Класс изоляции F (+155), IEC85
Защита двигателя Тепловое реле на каждой обмотке (+130 °С)
Электрический кабель Маслостойкий и износостойкий резиновый кабель типа HO7RN-F
для однофазного двигателя 4 х 25 мм², 20 метров (230В)
для трехфазного двигателя 4 х 16 мм², 20 метров (400В)
для трехфазного двигателя 4 х 10 мм², 20 метров (500В)
Уплотнение вала Двойные механические уплотнения с масляной ванной
(Возможна поставка как в наборе, так и по отдельности)
Первичное уплотнение многослойное из карбид вольфрама и карбиде кремния
Вторичное уплотнение многослойное из карбона и керамического уплотнения
Подшипники Верхний - однорядный шарикоподшипник с зазором С3
Нижний - двухрядный шарикоподшипник с зазором С3
Материалы:
Литые детали Алюминий
Наружный корпус Оцинкованная сталь
Вал Нержавеющая сталь
Крепления Нержавеющая сталь
Рабочее колесо Лигированный хромом белый чугун, Rc55
Изнашиваемые детали Натуральная резина
Выходные патрубки, соединения 6" под шланг для модели WEDA90L
6" под резьбу (стандартную, BSP, NPT) для модели WEDA90L
4" под шланг или резьбу (стандартную, BSP, NPT) для модели WEDA90H

Условия эксплуатации

  • Перекачивание жидкостей с примесью в тяжелых условиях.
  • Максимальная глубина погружения насоса в воду 20 м.
  • Максимальная температура перекачиваемой жидкости +40 °С.
  • Максимальная плотность перекачиваемой жидкости 1,100 кг/м³.
  • рН перекачиваемой жидкости 5-8.

Преимущества

  • Надежная конструкция.
  • Малый вес и удобство эксплуатации.
  • Износостойкая рабочая камера из хромосодержащей стали и резины.
  • Регулируемые изнашивающиеся детали.
  • Полный набор уплотнений для легкого и быстрого обслуживания.
  • Встроенный контактор для DOL запуска.
  • Простая установка.

Опции

  • Поплавковый выключатель.
  • Автоматический контроль уровня NVB.
  • Цинковое покрытие.
  • Эпоксидное покрытие.
  • Встроенный пускатель Y/D.

Прайс лист

Артикул Наименование Напряжение, В Производительность, л/мин Напор, м Цена, руб
4812050188Электрический погружной насос Atlas Copco WEDA90L прямой пуск400В-3-50Гц625044 по запросу
4812050189Электрический погружной насос Atlas Copco WEDA90L соединение звезда/треугольник400В-3-50Гц625044 по запросу
4812050204Электрический погружной насос Atlas Copco WEDA90H400В-3-50Гц250085 по запросу
4812050205Электрический погружной насос Atlas Copco WEDA90H соединение звезда/треугольник400В-3-50Гц250085по запросу

Отправить запрос
