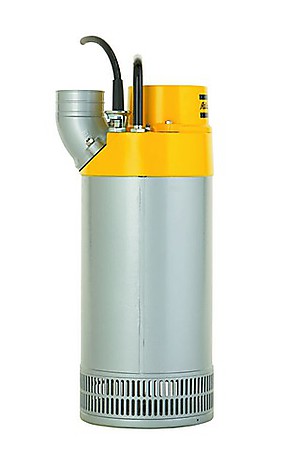

Электрический погружной насос Atlas Copco WEDA 50
Производитель: Atlas Copco (Щвеция)

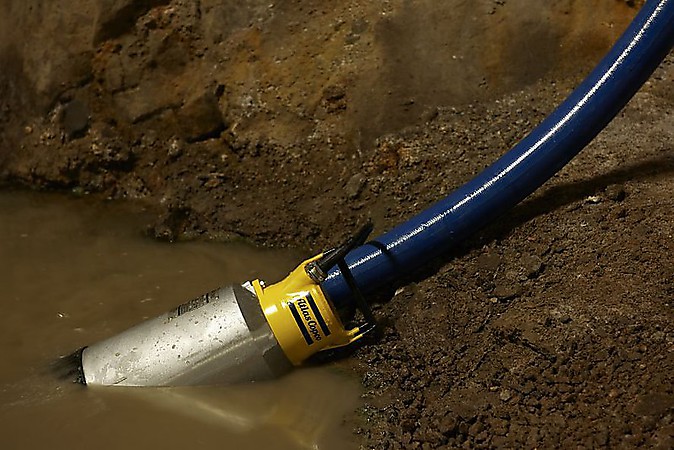

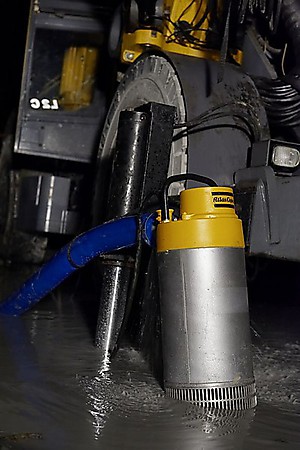

Погружной насос Atlas Copco WEDA 50 с трехфазным асинхронным электродвигателем с короткозамкнутым ротором и встроенным контактором в трех вариантах - высокий напор (42 метра) и малая производительность, средний напор (25 метра) и низкий напор (14 метров), но высокая производительность (до 3000 литров в минуту). Нижний диффузор с зазорами 6 мм не пропускает крупных твердых частиц. Под заказ на данный насос устанавливается поплавковый выключатель, цинковые аноды и другие опции. Отлично подходит для откачки вод в шахтах, строительных катлавананах.

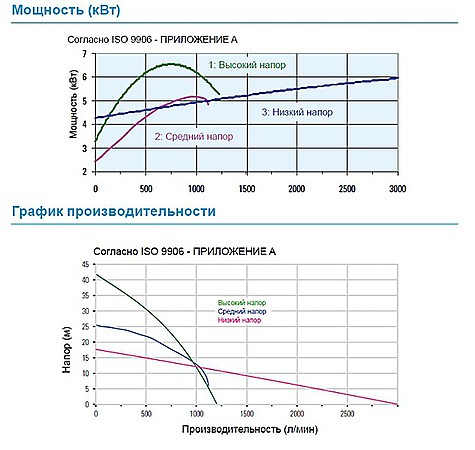

Технические характеристики
| Модель (напор) | WEDA 50L (низкий) | WEDA 50N (средний) | WEDA 50H (высокий) |
| Производительность, л/мин | 3000 | 1250 | 1250 |
| Напор, м | 14 | 25 | 42 |
| Номинальная мощность, кВт | 4.7 | 4.7 | 4.7 |
| Максимальная мощность, кВт | 5.1 | 5.2 | 6.6 |
| Номинальный ток (230 В), A | 16.0 | 16.0 | 16.0 |
| Номинальный ток (400 В), A | 9.8 | 10.0 | 14.4 |
| Номинальный ток (500 В), A | 7.0 | 8.1 | 10.8 |
| Выходной патрубок | 4” (3”) | 4” (3”) | 3” (4”) |
| Частота вращения вала, об/мин | 2900 | 2900 | 2900 |
| Максимальный размер твердых частиц, мм | 6х32 | 6х32 | 6х32 |
| Масса, кг | 55 | 55 | 63 |
Техническое исполнение насосов WEDA 50L/N/H
| Варианты исполнения | WEDA 50L Низкий напор/высокая производительность WEDA 50N Средний напор WEDA 50H Высокий напор |
| Электродвигатель | Трехфазный асинхронный электродвигатель с короткозамкнутым ротором и встроенным контактором |
| Изоляция | Класс F (+155), IEC85 |
| Защита двигателя | Тепловое реле на каждой обмотке (+130 °С) |
| Электрический кабель | Маслостойкий и износостойкий резиновый кабель типа HO7RN-F для однофазного двигателя: 4 x 4 мм², 20 метров (230В) для трехфазного двигателя: 4 х 2,5 мм², 20 метров (400В) |
| Уплотнение вала | Первичное уплотнение: из карбида кремния Вторичное уплотнение: из углекерамики Возможна поставка как в наборе, так и по отдельности |
| Подшипники | Однорядный шарикоподшипник с зазором С3 |
| Материалы: | |
| Литые детали | Алюминий |
| Наружный корпус | Алюминий |
| Вал | Нержавеющая сталь |
| Крепления | Нержавеющая сталь |
| Рабочее колесо | Лигированный хромом белый чугун, Rc55 |
| Изнашиваемые детали | Нитриловая резина |
| Выходные патрубки, соединения | 4" под шланг для моделей WEDA50L и WEDA50N 4" под резьбу (стандартную, BSP, NPT) для моделей WEDA50L и WEDA50N 3" под шланг или резьбу (стандартную, BSP, NPT) для модели WEDA50H |
Условия эксплуатации
- Перекачивание жидкостей с примесью в тяжелых условиях.
- Максимальная глубина погружения насоса в воду 20 м.
- Максимальная температура перекачиваемой жидкости +40 °С.
- Максимальная плотность перекачиваемой жидкости 1,100 кг/м³.
- рН перекачиваемой жидкости 5-8.
Преимущества
- Надежная конструкция.
- Малый вес и удобство эксплуатации.
- Износостойкая рабочая камера из хромосодержащей стали и резины.
- Регулируемые изнашивающиеся детали.
- Полный набор уплотнений для легкого и быстрого обслуживания.
- Встроенный конденсатор и контактор.
- Простая установка.
Опции
- Поплавковый выключатель.
- Автоматический контроль уровня NVB.
- Цинковое покрытие.
- Экопсидное покрытие.
Прайс лист
| Артикул | Наименование | Напряжение, В | Производительность, л/мин | Напор, м | Цена, руб | |
|---|---|---|---|---|---|---|
| 4812050156 | Электрический погружной насос Atlas Copco WEDA50L | 400В-3-50Гц | 3000 | 14 | по запросу | |
| 4812050159 | Электрический погружной насос Atlas Copco WEDA50L | 400В-3-50Гц | 3000 | 14 | по запросу | |
| 4812050160 | Электрический погружной насос Atlas Copco WEDA50L автоматический контроль уровня, цинковые аноды для работы в агрессивных средах | 400В-3-50Гц | 3000 | 14 | по запросу | |
| 4812050162 | Электрический погружной насос Atlas Copco WEDA50L цинковое покрытие | 400В-3-50Гц | 3000 | 14 | по запросу | |
| 4812050166 | Электрический погружной насос Atlas Copco WEDA50N | 400В-3-50Гц | 1250 | 25 | по запросу | |
| 4812050167 | Электрический погружной насос Atlas Copco WEDA50N автоматический контроль уровня | 400В-3-50Гц | 1250 | 25 | по запросу | |
| 4812050168 | Электрический погружной насос Atlas Copco WEDA50N автоматический контроль уровня, цинковые аноды для работы в агрессивных средах | 400В-3-50Гц | 1250 | 25 | по запросу | |
| 4812050170 | Электрический погружной насос Atlas Copco WEDA50N цинковые аноды для работы в агрессивных средах | 400В-3-50Гц | 1250 | 25 | по запросу | |
| 4812050172 | Электрический погружной насос Atlas Copco WEDA50H | 230В-3-50Гц | 1250 | 42 | по запросу | |
| 4812050173 | Электрический погружной насос Atlas Copco WEDA50H | 400В-3-50Гц | 1250 | 42 | по запросу | |
| 4812050175 | Электрический погружной насос Atlas Copco WEDA50H поплавковый выключатель | 400В-3-50Гц | 1250 | 42 | по запросу | |
| 4812050176 | Электрический погружной насос Atlas Copco WEDA50H цинковые аноды для работы в агрессивных средах | 400В-3-50Гц | 1250 | 42 | по запросу | |
